技術領域
背景技術
渦輪流量計對于工業生產以及日常生活的作用不言而喻。渦輪流量計由渦輪、軸承、前置放大器、顯示儀表組成。因?yàn)槠浣Y(jié)構簡單,計量精度高,使用壽命長,被**應用于各大工業領域,如:冶金、化工、石油、城建、環保、食品等領域,高精度測量水、自來水、柴油、汽油和輕質成品油等液體的流量。其測量原理是:被測流體沖擊渦輪葉片,使渦輪旋轉,渦輪的轉速隨流量的變化而變化,即流量大渦輪的轉速也大,再經磁電轉換裝置把渦輪的轉速轉換為相應頻率的電脈沖,經前置放大器放大后,送入顯示儀表進行計數和顯示,根據單位時間內的脈沖數和累計脈沖數求出瞬時流量和累積流量。
渦輪變送器的工作原理是:當流體沿著管道的軸線方向流動,并沖擊渦輪葉片時,便有與流量qv、流速V和流體密度ρ乘積成比例的力作用在葉片上,推動渦輪旋轉,在渦輪旋轉的同時,葉片周期性地切割電磁鐵產生的磁力線,改變線圈的磁通量,根據電磁感應原理,在線圈內將感應出脈動的電勢信號,此脈動信號的頻率與被測流體的流量成正比,渦輪變送器輸出的脈沖信號,經前置于放大器放大后,送入顯示儀表,實現流量的測量。但是采用螺母鎖緊傳感器連接桿和顯示器表體有其測量的不穩定性:是單螺母鎖緊導管殼體出現松動時,信號檢測器不能穩定的測出通過導管內液體的流速;二是單螺母鎖緊表頭如出現松動時,可能會造成表頭的損壞或因環境造成線路板的損毀。
發明內容
本實用新型的目的在于:提供一種液體渦輪流量計的傳感器連接桿,使該連接桿結構加強,穩定性提高,抖動小,液體渦輪流量計整體結構質量得到提升。
本實用新型的技術解決方案是:該傳感器連接桿包括連接桿本體和連接座,連接桿本體經內六角螺栓緊固在連接座上,傳感器線圈裝入橡膠防塵套中后一并裝入連接桿本體內,利用橡膠防塵套的伸縮性使傳感器線圈固定在連接?xùn)e本體內,**磁鋼安裝在連接桿本體內位于傳感器線圈上方,密封圈裝入連接桿本體內由六角壓帽壓實,檢測線從密封圈中引出。
本實用新型的優點是:1、機械抗震性得到提高,比單螺母鎖緊連接桿的穩定性得到提升,結構加強;2、顯示器表體的抖動性大大降低,比單螺母鎖緊大大提高了顯示器表體的安全性:3、垂直安裝保證了產品結構的機械強度,防止相比改進前因懸臂而采用單螺母鎖緊出現的不良結果:4、采用密封圈堵頭易于傳感器線圈裝配和拆卸,還可壓緊傳感器線圈。
附圖說明

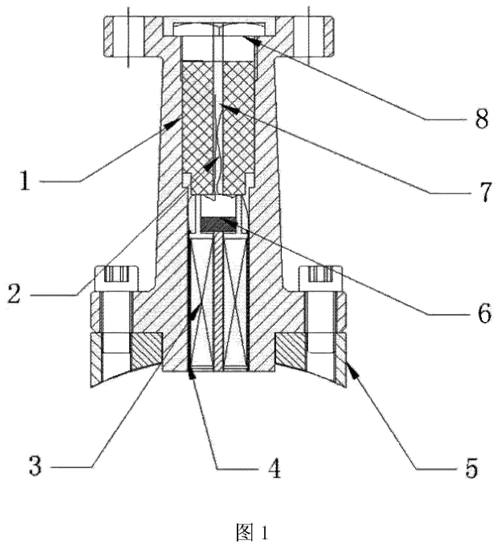

圖1為本實用新型的結構示意圖。
圖中:1連接桿本體,2密封圈,3傳感器線圈,4橡膠防塵套,5連接座,6**磁鋼,7檢測線,8六角壓冒。
具體實施方式
如圖1所示,該傳感器連接桿包括連接桿本體1和連接座5,連接桿本體1經內六角螺栓緊固在連接座5上,傳感器線圈3裝入橡膠防塵套4中后一并裝入連接桿本體1內,利用橡膠防塵套4的伸縮性使傳感器線圈3固定在連接?xùn)e本體1內,**磁鋼6安裝在連接桿本體1內位于傳感器線圈3上方,密封圈2裝入連接桿本體1內由六角壓冒8壓實,檢測線7從密封圈2中引出。安裝時,連接座孔與導管上鉆孔對齊,連接座點焊在導管上,連接桿本體與顯示器采用M6內六角螺栓固定。
