1.一種無源智能電磁流量計,其特征在于:包括流量測量回路,與流量測量回路分別相連的勵磁線圈、感應電極、電池。
2.根據權利要求1所述的無源智能電磁流量計,其特征在于:勵磁線圈的勵磁方式為間歇式勵磁,勵磁頻率為1/15~1/30赫茲
3.根據權利要求1所述的無源智能電磁流量計,其特征在于:還包括GPRS數據傳輸終端,⊕PRS數據傳輸終端通過RS485通訊接口與無源智能電磁流量計相連。
傳統電磁流量計采用220VAC或2VDC電源供電方式,在安裝使用時必須要進行電源布線,而在很多場合例如水行業中流量測量點較分散且距離電源較遠,具有很高的布線成本。另外,調查發現很多水廠的供水管網經常存在用水單位人為惡意斷電情況,給供水單位造成了極大的經濟損失。
內容
本實用新型的目的是克服現有技術產品的缺陷,提供一種采用電池組供電,節省布線費用的無源智能電磁流量計。本實用新型是這樣實現的:一種無源智能電磁流量計,其特征在于:包括流量測量回路,與流量測量回路分別相連的勵磁線圈、感應電極、電池。將傳統流量計預留給外部電源的接口直接與流量計的內置電池組相連,由電池組提供流量計內部的流量測量回路的工作電源。流量測量回路給勵磁線圈通電產生磁場,感應電極用來測量流體通過產生的感應電動勢,并將檢測到的電動勢信號傳遞給給流量測量回路,流量測量回路對此信號進行分析處理得到流量信號,并可通過顯示屏顯示數據。
勵磁線圈的勵磁方式為間歇式勵磁,勵磁頻率為1/15~1/30赫茲006還包括GPRS數據傳輸終端,GPRS數據傳輸終端通過RS485通訊接口與無源智能電磁流量計相連,GPRS數據傳輸終端將流量數據進行封裝打包后通過移動基站發送至INTERNET網絡,用戶通過固定IP尋址方式訪問 INTERNET獲得數據,使得遠程監控流量數據成為現實本實用新型的有益效果是:無需外接電源,采用電池組供電,節省了布線費用、避免了人為惡意斷電造成的經濟損失;采用間歇勵磁,降低功耗,功耗小于3W,能夠保證內置電池長期穩定使用,并在電池電量低時發出報警,提醒用戶及時更換電池。

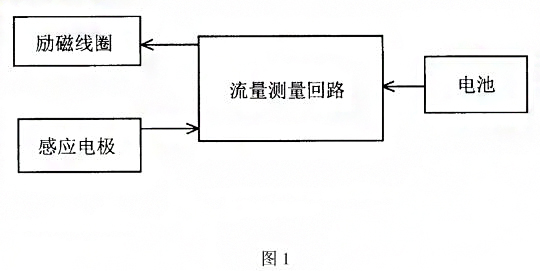

本實用新型結構原理示意圖。
無源低功耗電磁流量計具體實施方式
下面結合附圖對本實用新型的具體實施方式作進一步的詳細說明,以使本**的技術人員在閱讀后,能夠進一步地掌握和理解本實用新型的結構特征。
根據圖1,本實用新型包括流量測量回路,與流量測量回路分別相連的勵磁線圈感應電極、電池。將傳統流量計預留給外部電源的接口直接與流量計的內置電池組相連,由電池組提供流量計內部的流量測量回路的工作電源。流量測量回路給勵磁線圈通電產生磁場,感應電極用來測量流體通過產生的感應電動勢,并將檢測到的電動勢信號傳遞給給流量測量回路,流量測量回路對此信號進行分析處理得到流量信號,并可通過顯示屏顯示數本實用新型安裝在測量管道上,流體需保證滿管。流量測量回路以1/15赫茲的頻率給勵磁線圈通電,勵磁線圈得電,產生磁場,流體通過切割磁感線產生感應電動勢,感應電極感應該電動勢的大小并將信號傳遞給流量測量回路,流量測量回路對該信號進行處理后得到流量信號并顯示。
無源低功耗電磁流量計配備GPRS終端時能夠組成遠程數據采集網絡,方便計量數據的集中與管理。GPRS數據傳輸終端通過RSA85通訊接口與無源智能電磁流量計相連,GPRS數據傳輸終端將流量數據進行封裝打包后通過移動基站發送至 INTERNET網絡,用戶通過固定IP尋址方式訪問 INTERNET獲得數據,使得遠程監控流量數據成為現實。本實用新型勵磁線圈采用超低功耗設計,勵磁方式采用間歇式勵磁,使得功耗小于3W,保證了電池能夠長期穩定使用。
