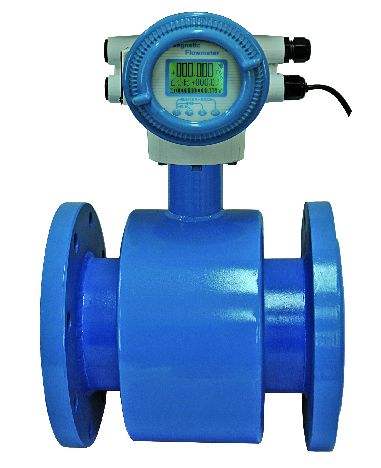

智能電磁流量計是一種電磁感應式流量儀表,它由傳感器和智能信號轉換器組成。它能測量各類導電液體的體積流量,所測量的介質包括酸、堿、鹽等強腐蝕性液體,原水,冷卻水等導電液體及固液兩相液體
特點
●流量傳感器的測量管道內無阻流件,沒有壓力損失
●在測量導電液體介質時只要合理選擇內襯和電極材料,就能正常計量,并不受流體的密度、粘度、溫度壓力和電導率變化的影響,故測量準確度高
●具有累計重量清零功能
●可測量正向/反向流量
●自動調零功能,空管狀態無流量顯示
●可選配“定量控制”可對流量批量控制
●可插拔 EPROM存儲配置參數以及檢測數據
電磁流量計應用
應用于石化、鋼鐵、電力、冶金、紡織、食品、制藥、造紙等行業及市政環保、水利等領域
電磁流量計選型
1、電磁流量計的正確選型需要詳細了解以下工藝參數:
流體名稱、成分、電導率
流體ZUI高溫度、ZUI低溫度、腐蝕性、磨損性、是否有負壓
管道內外徑(rm)、常用流量、正常流量、ZUI小流量
ZUI高操作壓力和ZUI底操作壓力
安裝要求
安裝環境
確定是否能用電磁流量計來測量
確定是否能用電磁流量計、選擇何種內襯、電極材料
確定選擇何種口徑的電磁流量計量
確定流量計的壓力等級
確定選擇一體型還是分體型結構,分體電纜長度
確定流量計的防護等級
注：
●實際ZUI高工作壓力必須小于電磁流量計的額定工作壓力
●ZUI低工作溫度和ZUI高工作溫度必須符合流量計量規定的溫度要求(詳見內襯材料表):
●從經濟性考慮,可以選擇適當流速所對應的口徑的電磁流量計,相對減少投資(詳見選型參數）
●根據測量目的、功能來合理選擇相應的精度等級
●根據介質的腐蝕性來選擇電磁流量計的電極材料
●根據介質的腐蝕性、磨損性、和溫度來選擇流量的內襯材料
●根據安裝場合的要求及環境,來合理選擇使用一體型電磁流量計還是分體型電磁流量計
口徑選擇的幾個參考條件
(1)對于粘度不高的液體(例如水),選擇管道流速一般在1.5-~3m/s,選擇傳感器口徑時,ZUI好讓傳感器內滿管流量時的流速在1.0~10m/s之間。滿管流量時的流速下限一般為1m/s,ZUI小也要大于0.5m/s,否則不能保證測量精度。
(2)對粘度稍大或有沉積物的液體,選用傳感器口徑時應使流速不低于2m/s,ZUI好選用3~4m/s或更高些,以便用液體自清潔,防沉積
(3)對于礦漿等磨損性強的液體,常用流速應低于2m/s,***不超過3m/s,以降低對襯里和電極的磨損
(4)對于低電導率液體,在選用傳惑器口徑時,盡可能使用較低流速(略小于0.5m/s,ZUI大不超過1m/s),因為流速提高,流動噪聲會增加,而出現輸出晃動
